HPGLファイルを表示すると線の太さが画面上に反映されません

HPGLファイルを表示すると線の太さが画面上に反映されません

HPGLファイルなどのペン設定が行われたファイルをBrava Desktopで表示する場合に関する情報です。

HPGLファイルをBrava Desktopで読み込む場合は、ペンの太さや色に関する初期設定を行っておく必要があります。
具体的なペン設定の手順について説明します。
  1. Brava Desktopを終了します
  2. 変換ドライバの設定を変更するためのアプリケーション「Loader Configuration」を起動します
    パス：C:\Program Files (x86)\OpenText\Brava! Desktop  もしくは C:\Program Files\OpenText\Brava! Desktop
    EXE名：loaders.configuration.exe

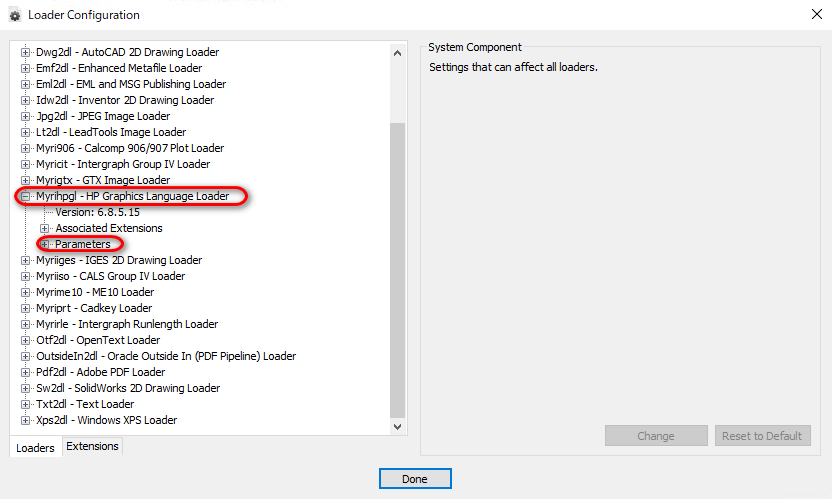

  3. Loader Configuration画面が表示されます
    「Myrihpgl - HP Graphics Language Loader」の左側の「＋」ボタンを押下します
    次に「Parameters」の左側の「＋」ボタンを押下します


  4. 「OverridePens」の項目を選択し、「Change Value」ボタンを押下します

  5. Valueを「True」に設定し、「OK」ボタンを押下します

  6. 次にPEN設定を行います。該当するPEN番号を選択し、「Change Value」を押下します。
    ここでは例として PEN001の値を設定します。

  7. 幅を設定します。一番上の値（幅）を選択し[Change…]ボタンを押下します
    設定可能項目：線の太さ（初期設定はmm）、赤の割合(0～255)、緑の割合(0～255)、青の割合(0～255)

  8. 値を設定します。単位はmmとなります。(PenUnits:の値がMillimetersと設定されているため)

  9. 設定した値が反映されていることを確認し「OK」ボタンを押下します

  10. 「Loader Configuration」のメイン画面上に設定した内容が反映されていることを確認し、「Done」ボタンを押下します

  11. 設定を保存の確認メッセージが表示されます。「はい(Y)」を押下します

  12. Brava Desktopを起動します。HPGLファイルを開き、設定が反映されていることを確認します
[対象バージョン]
Brava Desktop 16.4以降
