AutoCADファイルを開くと、一部文字が文字化けして「?」と表示されることがあります。

AutoCADファイルを開くと、一部文字が文字化けして「?」と表示されることがあります。

Brava Desktop上でDWGファイルを表示した際、一部の文字が「?」として表示される場合に関する情報です。
一部文字が「?」として表示されたら、Brava Desktopの実行環境でAutoCADのSHXフォントが参照できないことに原因があると考えられます。

その場合は、下記手順に参考にして、Brava Desktopに対するSHXフォントの参照設定を追加してください。
●注意事項：
  1. 本手順は、AutoCADでDWGファイル作成時に「ビッグフォントを使用」の設定を有効にしているDWGファイルに対して有効です。
  2. AutoCADファイル上で使用されるSHXフォントはAutoDesk社の著作物であり、Brava Desktop開発元や弊社から配布することはできません。
    お客様側でSHXファイルをご用意していただく必要があります。本設定手順(例)では、SHXファイルが保存された「Fonts」フォルダをDドライブ直下に保存したと仮定しています。
Brava Desktop画面から本参照設定を行う手順を説明します。

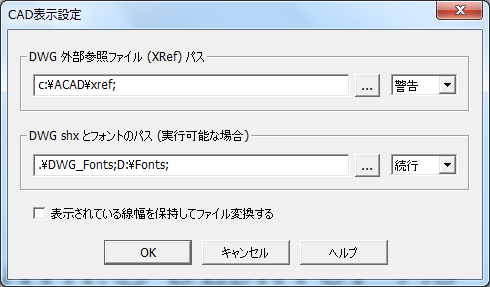

  1. Brava Desktopを起動し、メニューの[オプション]-[CAD設定]をクリックします。
  2. 「DWG shx及びフォントのパス」項目の右側にある「…」ボタンをクリックします。
  3. 「フォルダーの参照」ダイアログが表示されるので、SHXフォント（bigfont.shx）を含むフォルダを選択し、[OK]をクリックします。
    【初期値】.¥DWG_Fonts;
    【変更後(記述例)】.¥DWG_Fonts;D:¥Fonts;

  4. [OK]ボタンをクリックして「CAD表示設定」画面を閉じます。

  5. 文字化けするDWGファイルを開き、文字が正常に表示されるかをご確認ください。
上記設定を行っても文字化けが解消しない場合、次の二点をご確認ください。
  1. 対象ファイルをAutoCAD上で読み込み、文字スタイル管理の設定画面をご確認ください。
    日本語のビッグフォントを使用した文字スタイルについて「ビッグフォントを使用」チェックボックスが付いていることを確認してください。
  2. 「bigfont.shx」以外のビッグフォントを使用する場合は、後述する「参考情報 2」の[DefaultBigFont]パラメータを変更してください。
●参考情報 1：
Windowsのユーザーアカウントコントロール（UAC）を有効にしていると、上記の設定変更を行っても「CAD表示設定」画面に反映されません。
本設定を行う場合は、UACを無効化してから作業を実施するようお願いします。
UACを無効にする設定手順の一例を以下にご説明します。
  1. スタートメニューからコントロールパネルを表示する
    ※キーボードの「Windows」キーを押しながら「X」キーを押すとスタートメニューを起動できます。

  2. [ユーザーアカウント]の[ユーザーアカウント]をクリックする

  3. [ユーザーアカウントの変更]画面が表示されるので、 [ユーザーアカウント制御設定の変更]をクリックする

  4. [ユーザーアカウント制御の設定]画面が表示されるので、選択肢を「通知しない」(最下段)に変更して[OK]ボタンをクリックする

  5. マシンを再起動する

●参考情報 2：
本設定は、Brava Desktopインストール先フォルダ直下にある設定ファイルに対して反映されます。
参考情報として、本設定ファイルを直接編集する方法を説明します。
Brava Desktop 7.3からは、新機能として設定ファイルを編集するツール「igc.loaders.configuration.exe」を用意しています。

▼Brava Desktop 7.0 ～ Brava Desktop 7.2を使用している場合
  1. Brava Desktopを終了します。

  2. Brava Desktopのインストールフォルダ直下（下記）の「myrdrv.ini」ファイルを、任意のテキストエディタ（メモ帳など）で開きます。
    ■Windows XP、Windows Vista、Windows 7(32bit)へインストールした場合
      C:¥Program Files¥IGC¥Brava! Desktop
    ■Windows 7、Windows 8 (64bit)へインストールした場合
      C:¥Program Files (x86)¥IGC¥Brava! Desktop

  3. [DWG2DL]セクション配下の[ShxPath]パラメータに、SHXファイルが保存されているフォルダのパスを記述します。
      【初期値】ShxPath=.¥DWG_Fonts;
      【変更後(記述例)】ShxPath=.¥DWG_Fonts;D:¥Fonts;

  4. bigfont.shx以外のSHXフォントを使用する場合は、[DWG2DL]セクション配下の[DefaultBigFont]パラメータも変更します。
      【初期値】DefaultBigFont=bigfont.shx
      【変更後(記述例)】DefaultBigFont=extfont2.shx
  5. myrdrv.iniを上書き保存し、Brava DesktopでAutoCADファイルを開きます。

▼Brava Desktop 7.3以降を使用している場合
  1. Brava Desktopを終了します。

  2. Brava Desktop の下記ファイルを右クリックし、「管理者として実行」を選択します。
    Brava Desktop バージョン16.0以前
        ［C:¥Program Files (x86)¥IGC¥Brava! Desktop¥igc.loaders.configuration.exe］（64ビットOSの場合）
        ［C:¥Program Files¥IGC¥Brava! Desktop¥igc.loaders.configuration.exe］（32ビットOSの場合）
    Brava Desktop バージョン16.4、16EP7、16 EP7 Update X
        ［C:¥Program Files (x86)¥OpenText¥Brava! Desktop¥loaders.configuration.exe］（64ビットOSの場合）
        ［C:¥Program Files¥OpenText¥Brava! Desktop¥loaders.configuration.exe］（32ビットOSの場合）
    Brava Desktop バージョン22.2以降
        ［C:\Program Files\OpenText\Brava! Desktop\loaders.configuration.exe］（64ビットOS）

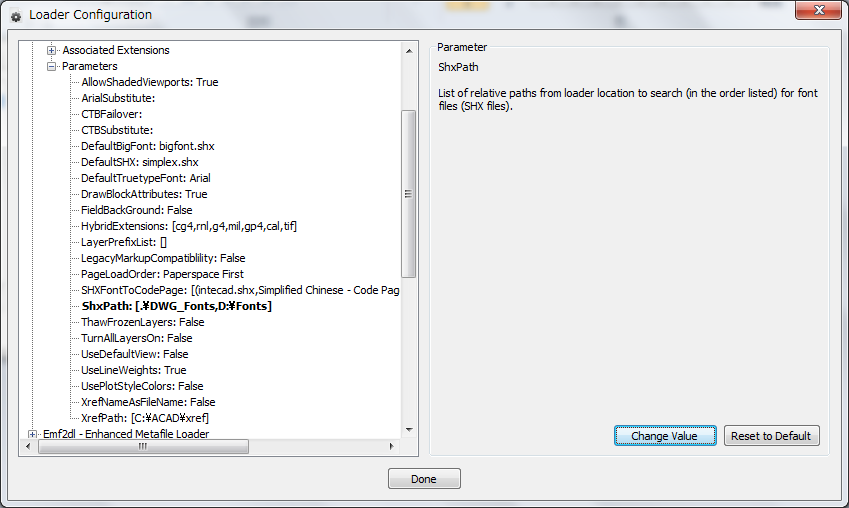

  3. 「Loader Configration」画面が表示されるので、［Dwg2dl - AutoCAD 2D Drawing Loader］－［Parameters］－［ShxPath］をクリックしてから［Change Value］ボタンをクリックします。

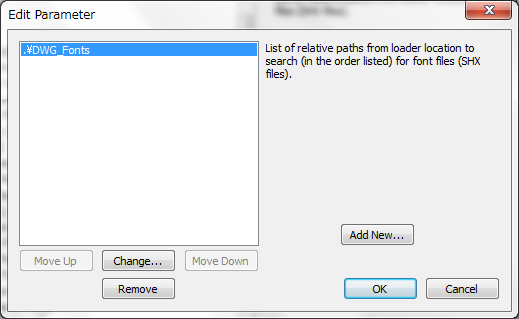

  4. 「Edit Parameter」画面が表示されるので、［Add New］ボタンをクリックします。







  5.  予め用意したshxフォントファイルを保存したフォルダのパスを記述してから［OK］ボタンをクリックします。


  6.  bigfont.shx以外のSHXフォントを使用する場合は、［Dwg2dl - AutoCAD 2D Drawing Loader］－［Parameters］－［DefaultBigFont］をクリックしてから［Change Value］ボタンをクリックします。

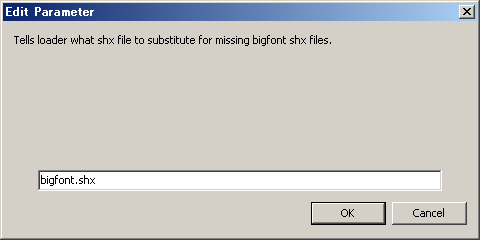

  7. 「Edit Parameter」画面が表示されるので、bigfont.shxの代わりに使用するSHXフォント名を記述して［OK］ボタンをクリックします。







  8. 「Loader Configration」画面に設定内容が反映されていることを確認してから、［Done］ボタンをクリックして本ツールを終了します。


  9. 上書き保存に確認メッセージが表示されるので、［はい］ボタンをクリックします。


[対象バージョン]
Brava Desktop 共通
